SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。
SK系列水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。
工作真空范围为-0.03---0.08MPa。
主要特点：
- 结构紧凑、维修方便；
- 应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；
- 主要用水作为工作介质，维护费用低；
- 可以在较为恶劣的环境下工作。
-
技术参数
|
型 号 |
抽气量(m3/min) |
极 限 真空压力 (mmHg) |
电机 功率 (Kw) |
泵转速 (r.p.m) |
压缩机压 力(MPa) |
口径 (mm) |
泵重 (整机)(Kg) |
整机尺寸 长×宽×高 (mm) |
|||
|
最大气量 |
吸 入 压 力 为-0.041MPa时 |
||||||||||
|
真 空 泵 |
压缩机 | ||||||||||
| SK-0.15 | 0.15 | 0.12 | -670 | 0.75 | - | 2850 | - | G1" | G1" | 30 | 400×180×200 |
| SK-0.4 | 0.4 | 0.36 | -670 | 1.5 | 1.5 | 2850 | 0-0.1 | G1" | G1" | 50 | 421×200×270 |
| SK-0.8 | 0.8 | 0.75 | -670 | 2.2 | 2.2 | 2850 | 0-0.1 | G1" | G1" | 80 | 464×200×270 |
| SK-1.5 | 1.5 | 1.35 | -700 | 4 | 4 | 1440 | 0-0.1 | 70 | 70 | 200 | 947×470×275 |
| SK-3 | 3 | 2.8 | -700 | 5.5 | 7.5 | 1440 | 0-0.1 | 70 | 70 | 320 | 1122×504×475 |
| SK-6 | 6 | 5.4 | -700 | 11 | 15 | 1440 | 0-0.1 | 80 | 80 | 460 | 1477×330×610 |
| SK-12 | 12 | 10.8 | -700 | 18.5 | 30 | 970 | 0-0.1 | 80 | 80 | 750 | 1831×440×755 |
| SK-20 | 20 | 18 | -700 | 37 | 55 | 730 | 0-0.1 | 150 | 150 | 1700 | 2370×680×1015 |
| SK-30 | 30 | 27 | -700 | 55 | 75 | 730 | 0-0.1 | 150 | 150 | 2300 | 2570×680×1015 |
| SK-42 | 42 | 37.8 | -700 | 75 | - | 730 | - | 150 | 150 | 2500 | 2720×680×1015 |
| SK-60 | 60 | 54 | -700 | 95 | - | 550 | - | 250 | 250 | 3500 | 3333×1928×1915 |
| SK-85 | 85 | 76.5 | -700 | 132 | - | 550 | - | 250 | 250 | 3800 | 3373×2178×1915 |
| SK-120 | 120 | 108 | -700 | 185 | - | 490 | - | 300 | 300 | 5520 | 3921×2340×2458 |
注：一、表内数值是在下列条件下得出：
- 水温15℃
- 空气20℃
- 气体相对湿度70%
- 大气压力0.1013MPa
二、抽气量偏差不超过±10%

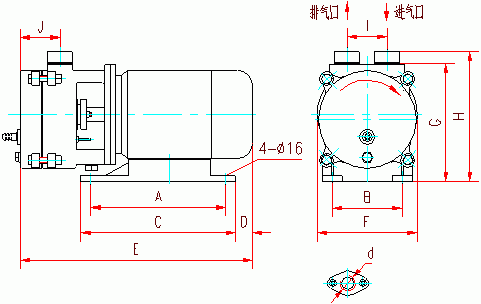

SK-0.4、SK-0.8水环式真空泵外形及安装尺寸图
|
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
d
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-0.4
|
245
|
140
|
285
|
34
|
421
|
200
|
263
|
270
|
80
|
60
|
G1"
|
|
SK-0.8
|
270
|
140
|
310
|
34
|
464
|
200
|
263
|
270
|
80
|
78
|
G1"
|

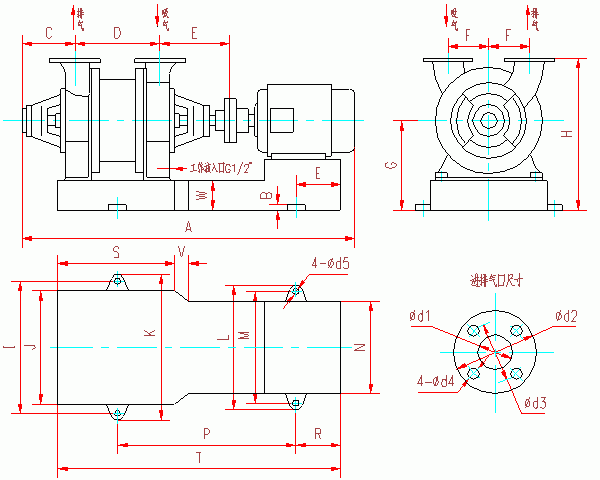

SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图
|
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-1.5
|
947
|
25
|
172
|
180
|
215
|
130
|
289
|
475
|
420
|
355
|
470
|
392
|
342
|
248
|
|
SK-3
|
1122
|
25
|
172
|
260
|
215
|
130
|
289
|
475
|
454
|
355
|
504
|
420
|
370
|
300
|
|
代号
|
P
|
R
|
S
|
T
|
W
|
d1
|
d2
|
d3
|
d4
|
d5
|
Z
|
V
|
底脚螺栓
|
|
|
SK-1.5
|
513
|
100
|
260
|
735
|
177
|
70
|
160
|
130
|
14
|
18
|
187
|
40
|
M16×400
|
|
|
SK-3
|
640
|
100
|
370
|
900
|
177
|
70
|
160
|
130
|
14
|
18
|
195
|
60
|
M16×400
|
|

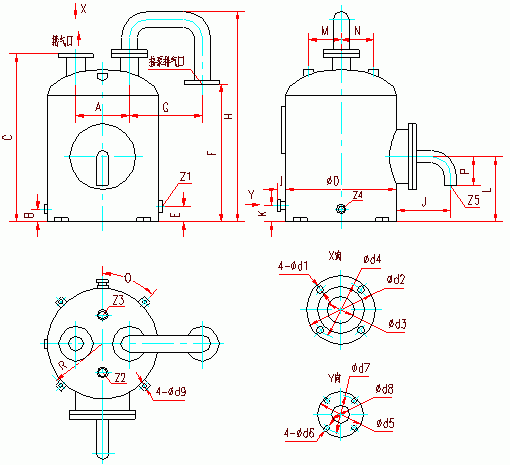

SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 240 | 50 | 760 | 500 | 70 | 620 | 380 | 965 | 40 | 230 | 70 | 300 | 150 | 150 | 140 | 275 |
| Z1 | Z2 | Z3 | Z4 | Z5 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | d9 | O | - |
| G3/8" | G1" | G1/2" | G1/2" | G1.5" | 14 | 160 | 65 | 130 | 90 | 12 | 65 | 15 | 14 | 45° |
- |

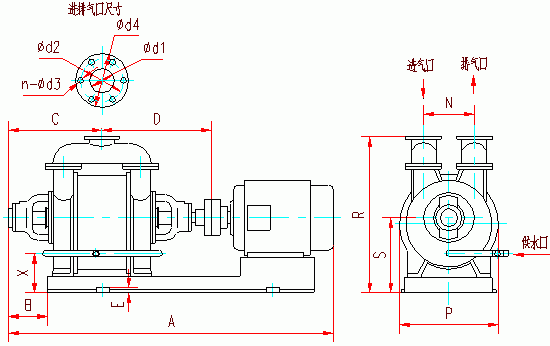

SK-6、SK-12、SK-20、SK-30、SK－42水环式真空泵及压缩机外形及安装尺寸图
|
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G/G1
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-6
|
真空泵
|
1432
|
114
|
370
|
457
|
30
|
235
|
800
|
1225
|
/
|
470
|
420
|
420
|
470
|
210
|
|
压缩机
|
1477
|
91
|
370
|
457
|
30
|
235
|
800
|
1225
|
/
|
470
|
420
|
420
|
470
|
210
|
|
|
SK-12
|
真空泵
|
1761
|
141
|
448
|
538
|
30
|
300
|
940
|
1468
|
858
|
580
|
520
|
460
|
520
|
280
|
|
压缩机
|
1831
|
141
|
448
|
538
|
30
|
300
|
990
|
1520
|
/
|
580
|
520
|
520
|
580
|
280
|
|
|
SK-20
|
真空泵
|
2100
|
141
|
491
|
609
|
30
|
340
|
1132
|
1780
|
/
|
690
|
630
|
630
|
690
|
350
|
|
压缩机
|
2370
|
159
|
491
|
609
|
30
|
340
|
1210
|
1895
|
686
|
690
|
630
|
720
|
780
|
350
|
|
|
SK-30
|
真空泵
|
2500
|
144
|
556
|
674
|
30
|
405
|
1270
|
2020
|
685
|
690
|
630
|
720
|
780
|
350
|
|
压缩机
|
2570
|
144
|
556
|
674
|
30
|
405
|
1295
|
2071
|
711
|
690
|
630
|
700
|
760
|
350
|
|
|
SK-42
|
真空泵
|
2720
|
144
|
630
|
750
|
30
|
480
|
1445
|
2221
|
711
|
690
|
630
|
700
|
760
|
350
|
|
代号
|
P
|
R
|
S
|
T
|
W
|
X
|
Z
|
d1
|
d2
|
d3
|
d4
|
d5
|
n
|
底脚螺栓
|
|
|
SK-6
|
真空泵
|
330
|
610
|
315
|
410
|
410
|
183
|
G1/2"
|
80
|
130
|
14
|
160
|
18
|
4
|
M16×400
|
|
压缩机
|
330
|
610
|
315
|
410
|
410
|
183
|
G1/2"
|
80
|
130
|
14
|
160
|
18
|
4
|
||
|
SK-12
|
真空泵
|
440
|
740
|
355
|
520
|
460
|
163
|
G1/2"
|
80
|
150
|
14
|
180
|
27
|
4
|
M24×600
|
|
压缩机
|
440
|
755
|
370
|
520
|
520
|
178
|
G1/2"
|
80
|
150
|
14
|
180
|
27
|
4
|
||
|
SK-20
|
真空泵
|
680
|
1010
|
485
|
650
|
650
|
220
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|
|
压缩机
|
680
|
1015
|
490
|
650
|
720
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
||
|
SK-30
|
真空泵
|
680
|
1010
|
485
|
650
|
720
|
220
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|
|
压缩机
|
680
|
1015
|
490
|
650
|
708
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
||
|
SK-42
|
真空泵
|
680
|
1015
|
490
|
650
|
708
|
225
|
G3/4"
|
150
|
200
|
18
|
235
|
27
|
6
|
M24×600
|

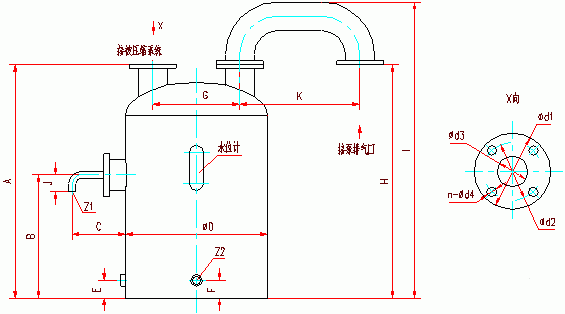

SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图
|
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
Z1
|
Z1'
|
Z2
|
n
|
d1
|
d2
|
d3
|
d4
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-6
|
740
|
320
|
250
|
500
|
60
|
80
|
220
|
870
|
1030
|
140
|
500
|
1.5"
|
2.5"
|
G1/2"
|
4
|
160
|
130
|
65
|
14
|
|
SK-12
|
910
|
400
|
250
|
650
|
60
|
80
|
260
|
1080
|
1230
|
140
|
500
|
1.5"
|
2.5"
|
G1/2"
|
4
|
185
|
150
|
80
|
18
|
|
SK-30
|
1070
|
610
|
250
|
650
|
60
|
80
|
260
|
1130
|
1408
|
140
|
500
|
1.5"
|
2.5"
|
G1/2"
|
8
|
235
|
200
|
125
|
18
|
注：SK-20、SK-42与SK-30分离器通用。

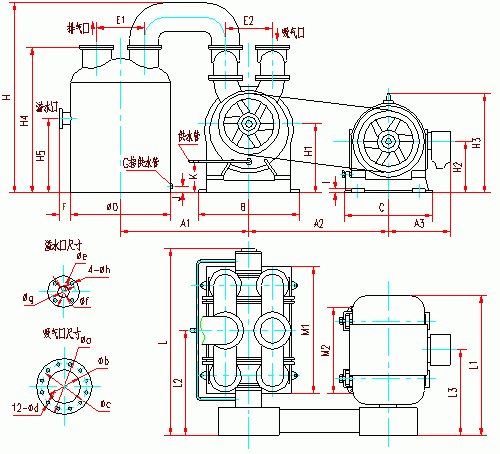

SK-60、SK-85、SK-120水环式真空泵外形及安装尺寸图

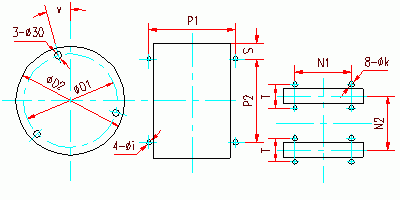

底脚安装尺寸
|
代号
|
A1
|
A2
|
A3
|
B
|
C
|
D
|
D1
|
D2
|
E1
|
E2
|
F
|
H
|
H1
|
H2
|
H3
|
H4
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-60
|
1283
|
1430
|
620
|
1020
|
1088
|
1000
|
1089
|
1170
|
500
|
465
|
100
|
1915
|
695
|
525
|
1025
|
1474
|
|
SK-85
|
1283
|
1430
|
660
|
1020
|
1158
|
1000
|
1089
|
1170
|
500
|
465
|
100
|
1915
|
695
|
550
|
1110
|
1474
|
|
SK-120
|
1773
|
1528
|
620
|
1330
|
/
|
1400
|
1512
|
1612
|
640
|
705
|
100
|
2458
|
945
|
600
|
1255
|
1970
|
|
代号
|
H5
|
I
|
J
|
K
|
L
|
L1
|
L2
|
L3
|
M1
|
M2
|
N1
|
N2
|
P1
|
P2
|
S
|
T
|
|
SK-60
|
750
|
35
|
80
|
305
|
1928
|
1305
|
1000
|
815
|
1215
|
830
|
620
|
490
|
940
|
910
|
153
|
260
|
|
SK-85
|
750
|
35
|
80
|
305
|
2178
|
1510
|
1125
|
915
|
1465
|
990
|
690
|
630
|
940
|
1160
|
153
|
280
|
|
SK-120
|
1000
|
50
|
150
|
520
|
2340
|
1445
|
1224
|
926
|
1740
|
960
|
710
|
620
|
1210
|
1240
|
250
|
300
|
|
代号
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
i
|
j
|
k
|
x
|
G
|
底脚螺栓
|
||
|
SK-60
|
370
|
250
|
335
|
18
|
205
|
100
|
170
|
18
|
18
|
36
|
36
|
15°
|
G1"
|
M30×500
|
||
|
SK-85
|
370
|
250
|
335
|
18
|
205
|
100
|
170
|
18
|
18
|
36
|
36
|
15°
|
G1"
|
M30×500
|
||
|
SK-120
|
435
|
300
|
395
|
23
|
205
|
100
|
170
|
18
|
18
|
48
|
48
|
0
|
G1.25"
|
M42×630
|
||
